Метилхлорид дегеніміз не?

Метилхлорид (CH₃Cl), хлорметан ретінде де белгілі, салқындатқыш және еріткіш ретінде кеңінен қолданылатын түссіз сұйықтық.

Неліктен метилхлорид сұйықтығының ағынын өлшеу керек?

1. Қауіпсіздік талаптарын сақтау: Метилхлорид қауіпті. Ағынның дәл бақылауы ағып кету мен экспозицияны болдырмайды.
2. Процестің тиімділігі: Дұрыс мөлшерлеу химиялық реакциялардағы өнімнің тұрақты сапасын қамтамасыз етеді.
3. Шығындарды үнемдеу: Қалдықтарды азайту операциялық шығындарды азайтады.

Неліктен метилхлорид үшін сұйық турбиналық шығын өлшегішін пайдалану керек?

Сұйық турбиналық шығын өлшегіштері метилхлоридті оның сұйық күйінде өлшеу үшін өте қолайлы.

turbine flow meters working principle
- Сұйық метилхлорид есептегіш арқылы ағып жатқанда ротор (турбина) айналады.
- Айналу жылдамдығы ағын жылдамдығына пропорционал.
- Датчиктер турбинаның қозғалысын анықтайды және оны ағындық сигналға түрлендіреді.
- Сұйық турбиналық шығын өлшегіштері сұйық қасиеттеріне байланысты коррозияға ұшырамайтын, тұтқырлығы төмен және таза метилхлоридті тиімді өлшей алады.

Сұйық турбиналық шығын өлшегіштің негізгі артықшылықтары

Жоғары дәлдік: ±0,5% - ±1% дәлдікпен ағын жылдамдығын өлшейді.
Кең ағын диапазоны: төмен және жоғары ағын жылдамдығына (мысалы, 0,1 LPM-ден 10 000 LPM-ге дейін) қолайлы.
Төзімділік: Тот баспайтын болаттан жасалған ағын сенсоры метилхлоридтен коррозияға қарсы тұрады.
Арзан: TUF технологиясының шығын өлшегішін пайдалану кезіндегі төмен баға CH₃Cl шығын өлшегіш.

-Метилхлоридті турбиналық шығын өлшегіштерінің техникалық сипаттамалары:

Материал: Сұйықтық ағынының сенсорының суланған бөліктері: тот баспайтын болаттан жасалған шығын өлшегіш
Температура диапазоны: -50°C - 150°C (-58°F - 302°F)
Қысым көрсеткіші: 1000 psi (69 бар) дейін Шығыс сигналы: 4-20 мА, импульстік немесе Modbus, RTU, RS485 Орнату: Көлденең немесе тік
Төмендеу коэффициенті: 1:10~ 1:20
Процесс қосылымы: фланец, пластинка, жіп, үш қысқыш

-Метилхлоридті турбиналық ағын сенсорлары үшін ағын диапазоны:
Size (mm) Standard Flow (m3/h) Extended Flow (m3/h)
DN4 (1/8 inch) 0.04-0.25 0.04-0.24
DN6 (1/4 inch) 0.1-0.6 0.06-0.6
DN10 (3/8 inch) 0.2-1.2 0.15-1.5
DN15(1/2inch) 0.6-6 0.4-8
DN20 (3/4 inch) 0.8-8 0.45-9
DN25 (1 inch) 45667 0.5-10
DN32 (1-1/4inch) 1.5-15 0.8-15
DN40(1-1/2 inch) 45708 45677
DN50 (2 inch) 4-40 2-40
DN65 (2-1/2 inch) 7-70 4-70
DN80 (3 inch) 10-100 5-100
DN100 (4 inch) 20-200 10-200
DN125 (5 inch) 25-250 13-250
DN150 (6 inch) 30-300 15-300
DN200 (8 inch) 80-800 40-800

Метилхлоридке арналған турбиналық шығын өлшегіштердің артықшылықтары

1. Тиімді: Кориолис шығын өлшегіштерімен салыстырғанда бастапқы құны төмен.
2. Оңай орнату: ықшам дизайн қолданыстағы құбырларға сәйкес келеді.
3. Нақты уақыттағы деректер: Сандық дисплей түріндегі шығын өлшегіш лездік ағын жылдамдығын және жалпы көлем көрсеткіштерін қамтамасыз етеді.

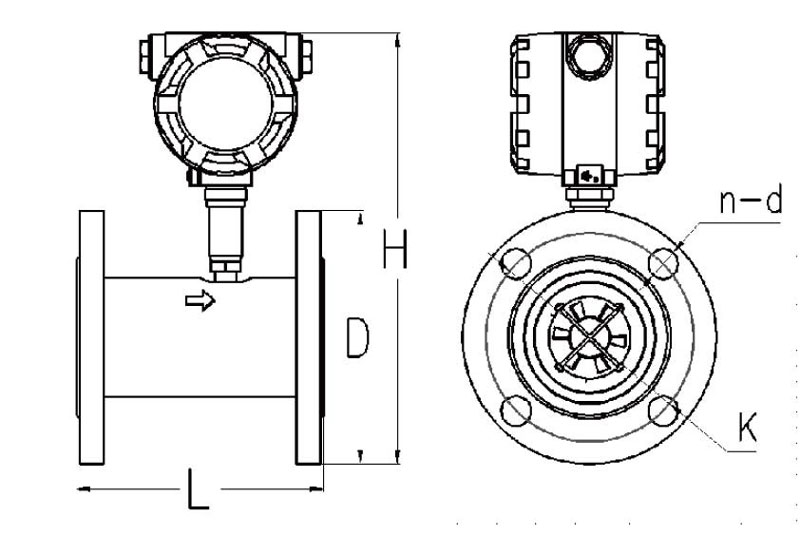

Турбиналық типтегі метилхлорид шығын өлшегішінің өлшемдері

Dimensions of turbine type Methyl Chloride flow meter
Diameter (mm) L (mm) D (mm) K (mm) H(mm) d (mm) n Press. Rate
Pulse Pulse with Ex 4-20mA with Ex Digital Display
15 75 95 65 175 180 180 245 14 4 2.5 Mpa
20 80 105 75 185 190 190 255 14 4
25 100 115 85 200 195 195 260 14 4
32 140 140 100 210 215 215 275 18 4
40 140 150 110 195 220 220 285 18 4
50 150 165 125 230 235 235 295 18 4
65 170 185 145 255 260 260 325 18 4 1.6 Mpa
80 200 200 160 260 265 265 330 18 8
100 220 220 180 285 285 285 350 18 8
125 250 250 210 310 315 315 380 18 8
150 300 285 240 345 345 345 410 22 8
200 360 340 295 395 400 400 465 22 12

Метилхлорид шығын өлшегішін орнатуды қалай түзетуге болады?

Монтаждау орындары
Турбиналық шығын өлшегіштер төменде көрсетілген талаптарға сәйкес орында орнатылуы керек:
Жеңіл техникалық қызмет көрсету/Діріл жоқ/Электромагниттік интерфейс жоқ/Жылу көзінен алыс/Ағын бағыты
(Барлық SILVER турбиналық шығын өлшегіштері тек бір бағытта ағынды өлшеуге арналған. Корпустағы көрсеткі бағытты көрсетеді.)

Тікелей жүгірудің қажетті ұзындықтары

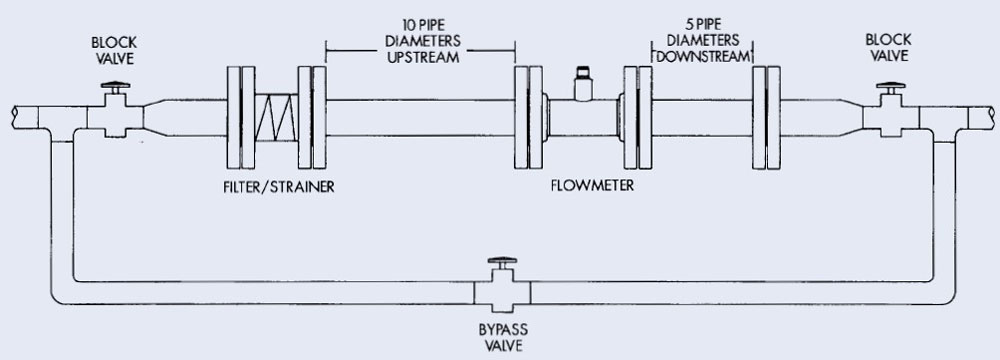

Шынтақтар, клапандар және редукторлар сияқты ағынды өзгертетін құрылғылар дәлдікке әсер етуі мүмкін. Әдеттегі шығын өлшегіш жүйесін орнату үшін 1-диаграмманы қараңыз.
Typical Flow Meter System Installation

Ұсынылған нұсқаулар дәлдікті арттыру және өнімділікті арттыру үшін берілген. Мұнда берілген қашықтық ең төменгі талаптар; қалаған түзу құбыр ұзындығы үшін оларды екі еселендіріңіз.
Жоғары ағын: құбырдың ішкі диаметрінен кемінде 10 есе болатын ең аз түзу құбыр ұзындығын қамтамасыз етіңіз. Мысалы, 50 мм құбырмен 500 мм түзу құбыр бірден жоғары қарай болуы керек. Қажетті ағынды түзу құбыр ұзындығы 1000 мм.

Төменгі ағын: құбырдың ішкі диаметрінен кемінде 5 есе болатын ең аз түзу құбыр ұзындығын қамтамасыз етіңіз. Мысалы, 50 мм құбырмен бірден жоғары қарай 250 мм түзу құбыр болуы керек. Қажетті ағынды түзу құбыр ұзындығы 500 мм.

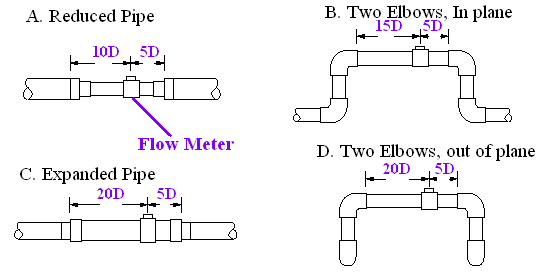

Өзгертетін құрылғы болған кезде құбыр ұзындығына қойылатын талаптарды 2-сызбадан қараңыз.
Number of Pipe Diameter

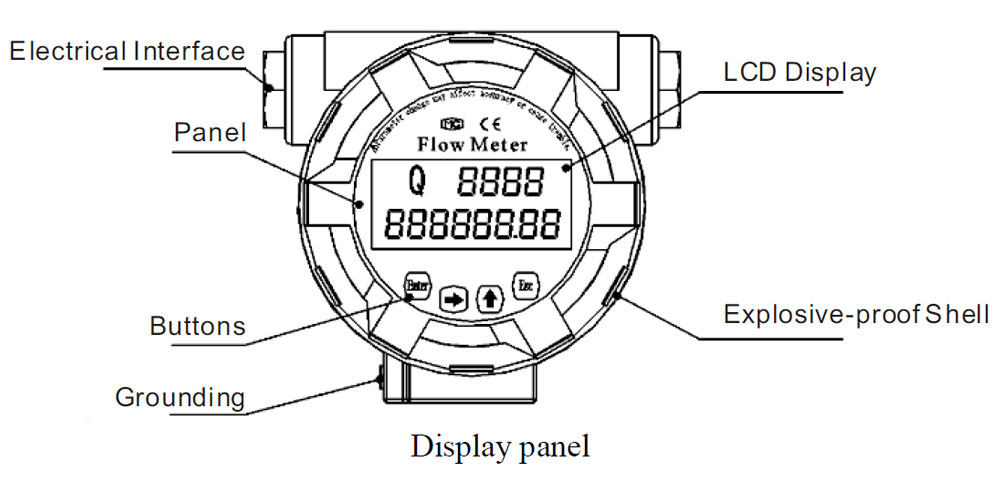

Біздің турбиналық шығын өлшегіштің сандық дисплейі қалай көрінеді

silver instruments turbine flow meter digital display

Қорытынды

Метилхлорид ағынын қауіпсіз және тиімді өлшеу үшін сұйық турбиналық шығын өлшегіштері сенімді, үнемді шешім ұсынады. Олардың жоғары дәлдігі, беріктігі және пайдаланудың қарапайымдылығы оларды осы маңызды химиялық заттармен жұмыс істейтін салалар үшін үнемді таңдау жасайды.
Метилхлорид шығынын өлшегіш қажет пе? Мамандық кеңес алу үшін бүгін бізге (SALES@SILVERINSTRUMENTS.COM) хабарласыңыз!

біз сізге 24 сағат ішінде хабарласамыз.
