3/8" отын шығынын өлшейтін құрал - бұл шағын диаметрлі отын шығынын өлшеу үшін арнайы әзірленген дәлдіктегі отын шығынын өлшеу құралы. Оның атауындағы "3/8" шығын өлшегіштің қосылу портының өлшемін білдіреді, ол шамамен 9,525 миллиметр (мм) құбыр диаметріне сәйкес келеді. Яғни, бұл құбырдың ағынын өлшеу мүмкіндігі өте жоғары. 3/8" . Бұл ықшам шығын өлшегіш төмен ағынды отын қолданбаларын дәл бақылау қажет болған жағдайларда таптырмас рөл атқарады.
Техникалық тұрғыдан алғанда, 3/8 дюймдік отын шығын өлшегіштері жанармайдың лездік және жинақталған шығынын дәл түсіру және тіркеу үшін әдетте турбиналық шығын өлшегіш , редуктордың шығын өлшегіші немесе Coriolis масса шығын өлшегіштері сияқты жоғары дәлдіктегі өлшеу принциптерін пайдаланады. Олардың өлшеу диапазоны әдетте 0,1-30 литр аралығында болады (модельге байланысты шағын). Бұл шығын өлшегіштерінің негізгі материалдары көбінесе тот баспайтын болат, алюминий қорытпасы немесе отынмен ұзақ мерзімділік пен химиялық үйлесімділікті қамтамасыз ететін жоғары берік инженерлік пластиктер болып табылады.

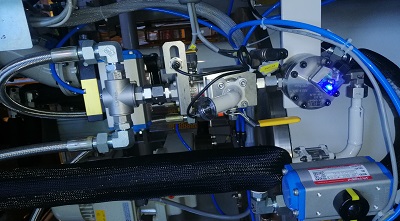

Шағын отын жүйелерін бақылауға арналған 3/8 дюймдік шығын өлшегіш
3/8 дюймдік отын шығынын өлшегіш қайда қолданылады?
3/8 «uel шығын өлшегіштері шағын диаметрі мен жоғары дәлдік сипаттамаларына байланысты әртүрлі өнеркәсіп салаларында кеңінен қолданылады.
1. Авиация өрісі: Ұшу қауіпсіздігі мен үнемділігін қамтамасыз ету үшін қозғалтқыштың отын шығынын бақылау, шағын ұшақтар, дрондар және тікұшақ жанармай жүйелері үшін пайдаланылады. Авиациялық қолданбаларда шығын өлшегіштерінің сенімділігі мен дәлдігі шешуші мәнге ие және кез келген өлшеу қателігі отынды есептеуде елеулі қателіктерге әкелуі мүмкін.
2. Автомобильді сынау: отын бүрку жүйелерінің ағын сипаттамаларын дәл өлшеу үшін қозғалтқышты әзірлеуде және өнімділігін тексеруде қолданылады. Автокөлік өндірушілер мен ғылыми-зерттеу және тәжірибелік-конструкторлық институттар бұл деректерді қозғалтқыш дизайнын оңтайландыру, отын тиімділігін арттыру және барған сайын қатал эмиссия стандарттарына сай болу үшін пайдаланады.
3. Өнеркәсіптік жану жабдықтары: шағын қазандықтарды, генераторлық қондырғыларды және өнеркәсіптік жылыту жүйелерін отынмен қамтамасыз етуді бақылау. Бұл қолданбалар үздіксіз және тұрақты отынмен қамтамасыз етуді қажет етеді және шығын өлшегіштері операторларға оңтайлы жану тиімділігін сақтауға көмектеседі.

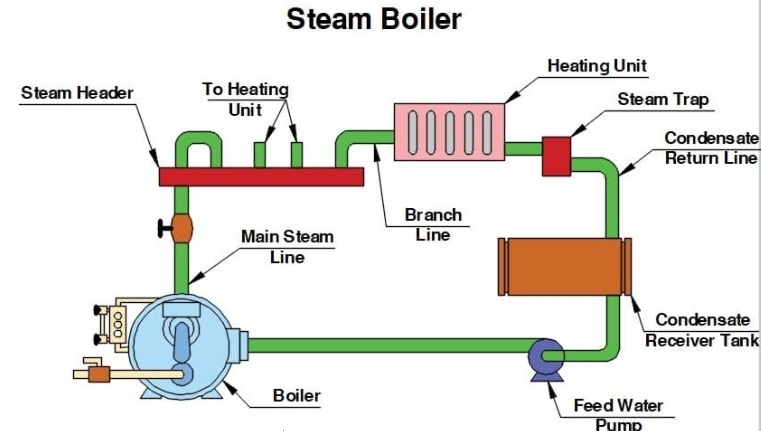

Шағын қазандықтарға 3/8 дюймдік отын шығынын өлшегіш қажет болуы мүмкін
4. Зертханалық зерттеулер: Жанармай қоспаларының тиімділігін сынау және жаңа қозғалтқышты әзірлеу сияқты ғылыми зерттеу жобаларында нақты ағын деректерін қамтамасыз ету. Зерттеу дәрежесіндегі шығын өлшегіштері көбінесе жоғары дәлдікті және күрделі деректерді шығару функцияларын талап етеді.

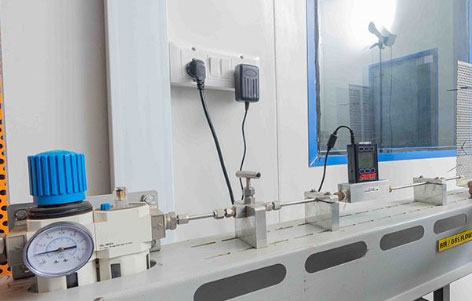

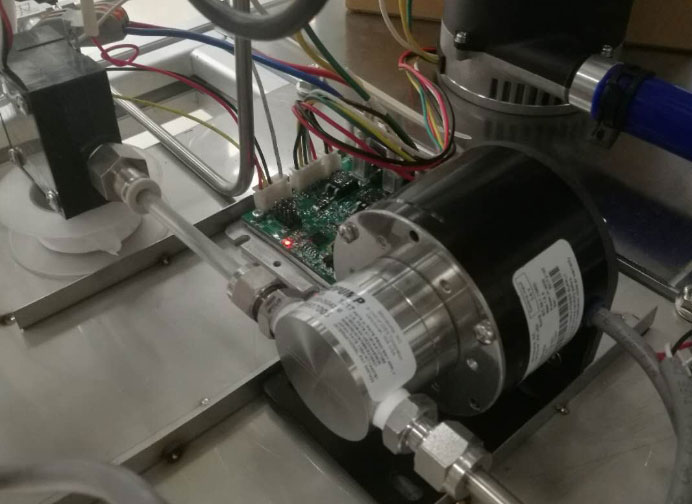

Зертханалық зерттеулерге арналған 3/8 дюймдік шығын өлшегіш
5. Кеменің қосалқы қуат жүйесі: шағын немесе үлкен кемелердегі қосалқы қозғалтқыштардың отын мониторингі үшін пайдаланылады, отынды пайдалануды және навигация жоспарларын оңтайландыруға көмектеседі.

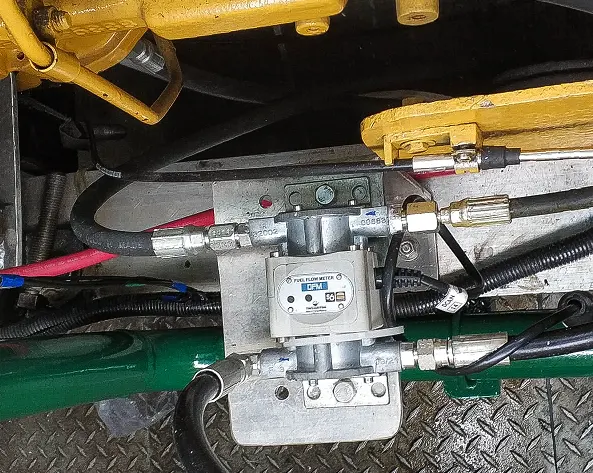

Ыдыс отынын өлшеуге арналған 3/8 дюймдік шағын шығын өлшегіш
Төмен шығынды отынды өлшеуде қандай техникалық қиындықтар бар?
Кішігірім диаметрлі отын ағынын өлшеу көптеген техникалық қиындықтарға тап болады: Төмен трафиктен туындаған сезімталдық мәселесі негізгі қиындық болып табылады. Диаметрі 3/8 дюйм болғанда жанармай шығыны өте баяу болуы мүмкін, мысалы, 10 мл/мин немесе 50 см см, және ағынды өлшеудің дәстүрлі әдістері мұндай әлсіз ағын сигналдарын дәл анықтай алмауы мүмкін, мысалы, турбиналық шығын өлшегіштері немесе металл түтік ротаметрлері . Бұл шығын өлшегіштерінің өлшеу тұрақтылығын сақтай отырып, ағынның аздаған өзгерістерін ажырата алатын өте жоғары сезімталдықты қажет етеді.
Жанармай сипаттамаларының өзгеруінің әсерін елемеуге болмайды. Әртүрлі отын түрлерінің (бензин, дизель, авиакеросин және т.б.) тұтқырлығы, тығыздығы және майлау сипаттамалары әртүрлі, олар температураға байланысты өзгереді және шығын өлшегіштердің өлшеу дәлдігіне тікелей әсер етеді. Жоғары сапалы 3/8 дюймдік отын шығын өлшегіші осы физикалық сипаттағы өзгерістерді өтей алуы немесе әртүрлі отын түрлерінде дәйекті өлшеу өнімділігін қамтамасыз етуі керек.
Орнату жағдайындағы шектеулер қолданбаның қиындығын арттырды. Шағын диаметрлі жүйелер әдетте шектеулі кеңістікке ие және орнатуға байланысты шамадан тыс қысым жоғалтпай ықшам шығын өлшегіш құрылымдарды қажет етеді. Сонымен қатар, құбырдың дірілі және температураның ауытқуы сияқты қоршаған орта факторлары ағынның аз мөлшерін өлшеуге айтарлықтай әсер етеді және бұл әсерлерді жою үшін арнайы дизайн қажет.

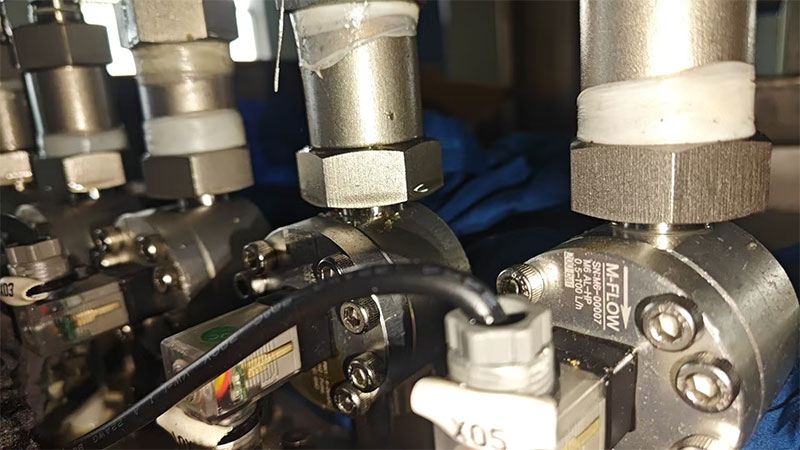

Шағын диаметрлі жүйелерде шектеулі кеңістік бар
Ұзақ мерзімді тұрақтылықты қамтамасыз ету шағын ағынды өлшеуге арналған тағы бір қиындық болып табылады. Жанармайдың құрамында уақыт өте келе шығын өлшегіштің механикалық бөліктеріне немесе сенсорларына әсер ететін ұсақ бөлшектер немесе қоспалар болуы мүмкін. Ұзақ мерзімді сенімділікті қамтамасыз ету үшін 3/8 дюймдік отын шығынын өлшегіштің өзін-өзі тазалау мүмкіндігі немесе ластануға қарсы дизайны болуы керек.
Silverinstruments.com сайтынан 3/8 дюймдік отын шығынын өлшейтін шешім
Silver Instruments жоғарыда аталған отын шығынының аз шығынын өлшеу мәселелеріне кәсіби шешімдерді қамтамасыз ету үшін микро оң ығысу шығынын өлшегіштер сериясын әзірледі. Шығын өлшегіштердің бұл сериясы әсіресе 3/8 дюймдік жанармай құбырларына арналған және көптеген тамаша мүмкіндіктерге ие:
Бұл шығын өлшегіштің негізгі артықшылығы оның жоғары дәлдіктегі өлшеу мүмкіндігі болып табылады. Сопақ тісті беріліс ағынын дәл өлшеу принципін (оң ығысу ағынының өлшегіші) қабылдай отырып, ол отын ағынын бақылаудың ең қатаң талаптарына жауап беретін 0,5 см (мл/мин) сияқты өте төмен ағын жылдамдығында да ± 1% оқу дәлдігін сақтай алады. Оның өлшеу диапазоны минутына 0,1 литрге дейін төмен, бұл әдеттегі 3/8 "жатын отын жүйесінің шығын диапазонын толығымен қамтиды. Төменде біз LC-M сериялы шағын оң ығысуды өлшейтін шығын диапазонын тізімдейміз, ол өңдей алады:
Flow meter Code
Flow Range
LC-M2
0.5-150 ml/min
LC-M5.2
1-400 ml/min
LC-M5.1
1~800ml/min
LC-M6
0.5~100 L/H
LC-M9
6~600 L/H
LC-M12
0.3~30 L/min
LC-M25
0.5~100L/min
Шағын шығын өлшегіштің құрылымдық дизайны 3/8 дюймдік шағын диаметрлі құбырлардың қолдану сипаттамаларын толығымен қарастырады. Шағын өлшем кеңістік шектеулі орталарда орнатуды жеңілдетеді және оңтайландырылған ағын арнасының дизайны бастапқы отын жүйесінің қалыпты жұмыс қысымына әсер етпей, қысымның жоғалуын азайтады. Өнім бұрыннан бар 3/8 "құбыр жүйелеріне оңай біріктірілетін бірнеше интерфейс опцияларын ұсынады, мысалы, бұранда, фланец, қысқыш фитинг.

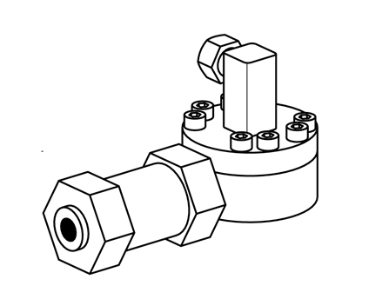

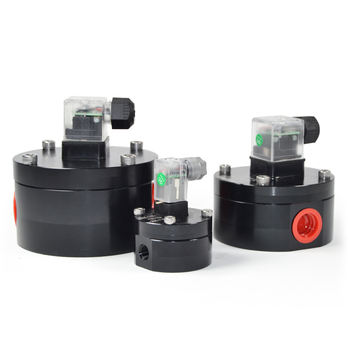

3/8 дюймдік отын шығынын өлшейтін шағын және ықшам дизайн
Ағын датчигі материалдарын таңдау кәсіби ойларды көрсетеді. Отынмен жанасатын құрамдас бөліктер тот баспайтын болаттан немесе алюминийден және ұзақ мерзімді коррозияға төзімділік пен өлшемдік тұрақтылықты қамтамасыз ету үшін арнайы композиттік материалдардан жасалған. LC-M сериялы шағын шығын өлшегіші жанармайдың ағып кету қаупін жою үшін қатаң герметикалық сынақтан өтті және өнеркәсіптік қауіпсіздік стандарттарына сәйкес келеді.
Бай және практикалық функционалды конфигурация. Негізгі ағынды өлшеуге қоса, ол әртүрлі қолданбалы сценарийлердің қажеттіліктерін қанағаттандыру үшін пакетті басқару, MODBUS RS485, импульстік шығыс және аналогтық сигнал шығысы сияқты әртүрлі функционалды опцияларды қамтамасыз ете алады. Пайдаланушыға ыңғайлы интерфейс дизайны параметр параметрлерін және деректерді оқу әрекеттерін жеңілдетеді.

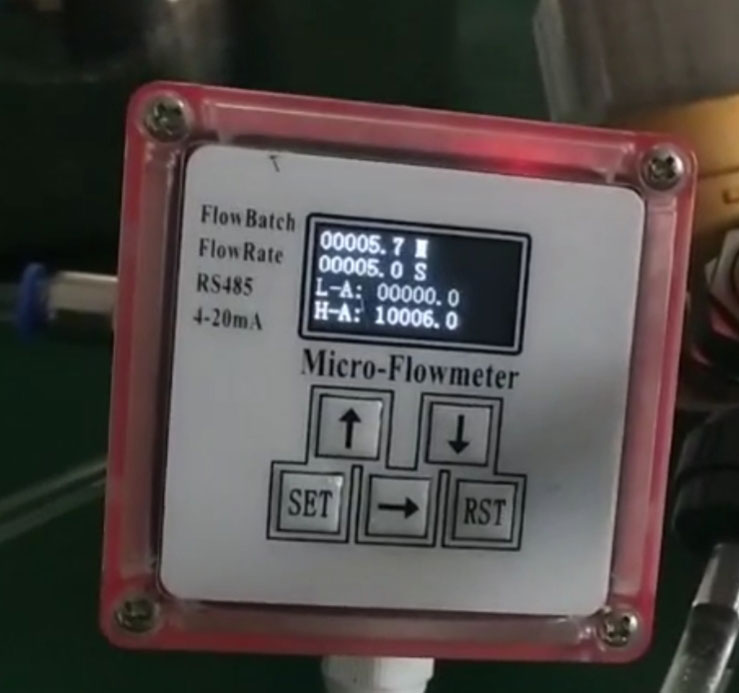

3/4 дюймдік жанармай шығынын өлшегішке арналған пайдаланушыға ыңғайлы интерфейс дизайны бар опция
Тиісті 3/8 дюймдік отын шығынын өлшегішті қалай таңдауға болады?
3/8 дюймдік отын шығын өлшегішін таңдаған кезде келесі негізгі факторларды ескеру қажет:
1. Ағын диапазонын сәйкестендіру: Таңдалған үлгінің ең төменгі және ең жоғары ағын жылдамдығы нақты қолданба талаптарын жабатынына көз жеткізіңіз және идеалды жұмыс ағынының жылдамдығы диапазонның 20% -80% диапазонында болуы керек, ал кішігірім отын шығын өлшегіші үшін азайту коэффициенті 10:1, яғни сіздің максималды ағыныңыз 100 мл/мин болса, ол мин.
2. Жанармай түрінің үйлесімділігі: тұтқырлық ауқымы мен химиялық үйлесімділікті ескере отырып, 3/8 дюймдік отын шығын өлшегішінің өлшенетін нақты отын түріне жарамды екенін растаңыз.
3. Дәлдік деңгейіне қойылатын талаптар: қолданбаның маңыздылығына негізделген сәйкес дәлдік деңгейін таңдаңыз. Зертханалық қолданбалар әдетте өнеркәсіптік бақылауға қарағанда жоғары дәлдікті талап етеді, silverinstruments.com сайтында Coriolis шығын өлшегішінен әртүрлі бюджеттері бар оң ығысу шығынын өлшегішке дейін 3/8 дюймдік отын шығынын өлшейтін бірнеше нұсқа бар.
4. Шығу сигналының түрі: Біз сандық отын шығынын өлшегішті береміз, деректерді жинау жүйесінің талаптарына сәйкес аналогтық (4-20мА/0-10В) немесе импульстік PNP немесе NPN шығысы немесе сандық байланыс (MODBUS RS485 және т.б.) интерфейстерін таңдаңыз.
5. Қоршаған ортаға бейімделу: температураны, ылғалдылықты, дірілді және жұмыс ортасының басқа жағдайларын ескеріп, сәйкес қорғаныс деңгейлері бар өнімдерді таңдаңыз.
Өлшеу дәлдігін қамтамасыз ету үшін дұрыс орнату бірдей маңызды. Діріл әсерін азайту үшін құбырды бекіту үшін тиісті тіректерді пайдаланыңыз. Тұрақты техникалық қызмет көрсету сүзгі күйін тексеруді, нөлдік дрейфті тексеруді және калибрлеу дәлдігін қамтиды, бұл шығын өлшегіштің қызмет ету мерзімін айтарлықтай ұзартуға және өлшеу сенімділігін сақтауға мүмкіндік береді.
Жанармайдың тиімділігіне қойылатын талаптардың үздіксіз жетілдірілуі және эмиссияның қатаң ережелері арқасында шағын ағынды отынды өлшеу технологиясы дами береді. Осы саладағы кәсіби құрал ретінде 3/8 «отын шығын өлшегіштерінің маңыздылығы әр түрлі салаларда энергияны үнемдейтін оңтайландыру және нақты бақылау үшін негізгі деректерді қолдауды қамтамасыз ететін одан әрі артады.
