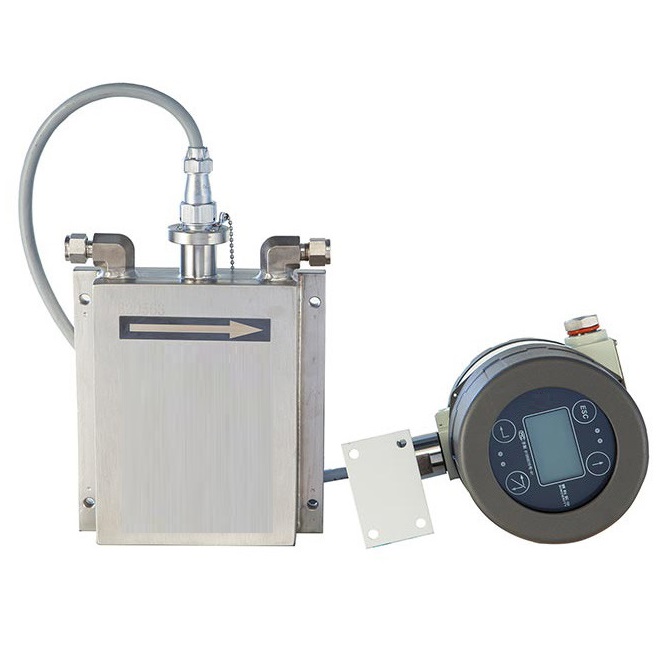

I дюймдік криогендік шығын өлшегіш мынаны білдіреді: минус 273 °C ультра төмен температура қолданбаларында медианы дәл өлшеуге арналған DN25 (бір дюйм) өлшемі бар шығын өлшегіш.
Өнеркәсіптік өлшеу саласында, өте суық ортада температура минус 273 градус Цельсийге дейін күрт төмендеген кезде, қарапайым
шығын өлшегіштер жиі дәрменсіз болады, Мысалы,
сұйық турбиналық шығын өлшегіш сұйықтықтарды -20 градус Цельсий ең төменгі температурасында ғана өлшей алады. Осы кезде 1 дюймдік Coriolis ультра төмен температура шығын өлшегіші инженерлер үшін таңдаулы құрал болды. Жетілдірілген өлшеу принциптерін қабылдайтын бұл құрылғы көптеген құралдар қатып қалатын төтенше жағдайларда тұрақты жұмысты сақтай алады.
Неліктен ультра төмен температура медиасын өлшеу үшін Кориолис принципін таңдау керек?

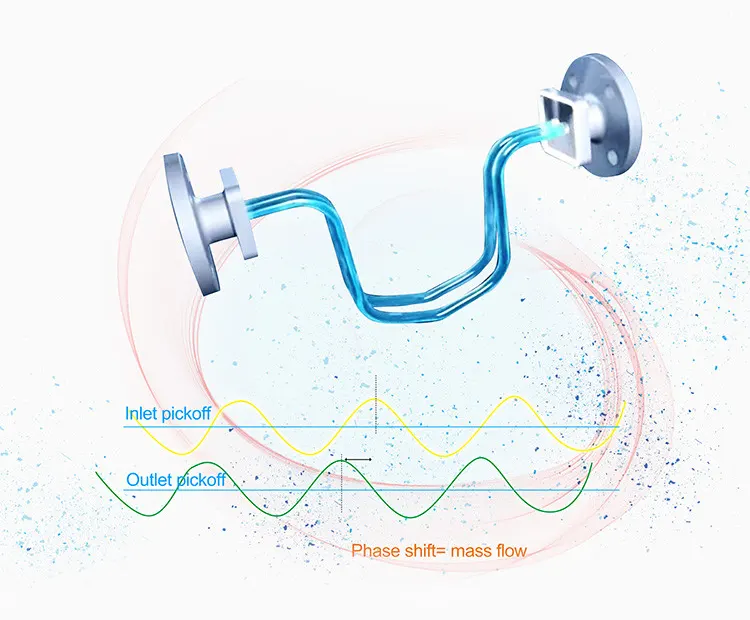

Кориолис шығын өлшегіші сұйықтық температурасына тәуелсіз дірілдейтін түтіктегі сұйықтық тудыратын Кориолис күшін өлшеу арқылы жұмыс істейді, бұл оны өте төмен температураны өлшеу үшін тамаша таңдау жасайды.
1 дюймдік криогенді шығын өлшегіш қалай жұмыс істейді Діріл өлшейтін түтік арқылы сұйық азот, сұйық метан және басқа орталар ағып өткенде, түтіктің бұрмалану дәрежесі массалық шығынға пропорционал болады, ал діріл жиілігі сұйықтықтың тығыздығын көрсетеді. Бұл қосарлы өлшеу мүмкіндігі Coriolis шығын өлшегішіне ағын жылдамдығын өлшеп қана қоймай, сонымен қатар орташа тығыздық пен температураны бір уақытта бақылауға мүмкіндік береді.
Қандай ультра төмен температуралы орталарға бұл арнайы шығын өлшегіш қажет?
1 дюймдік Coriolis ультра төмен температура шығын өлшегіші әдетте келесі тасымалдағыштарды өлшеу үшін қолданылады:
-Сұйытылған табиғи газ (СТГ): Негізгі компонент сұйық метан (LCH4), ол шамамен -162 °C және энергияны сақтау және тасымалдау үшін пайдаланылады.
-Сұйық метан (LCH4): -161,5 °C, таза отын және химиялық шикізат ретінде пайдаланылады
-Сұйық азот (LN2): -196 °C, тағамды мұздату, медициналық және өнеркәсіптік қолдануда қолданылады
-Сұйық оттегі (LOX): -183 °C, медициналық және аэроғарыштық салаларда қолданылады
-Сұйық аргон: -186 °C, дәнекерлеуді қорғау және зертханалық пайдалану
-Сұйық көмірқышқыл газы: -78,5 °C, тамақ өнімдерін өңдеу және өрт сөндіру жүйелері
-Сұйық сутегі: -253 °C, аэроғарыштық отын және жаңа энергетикалық зерттеулер

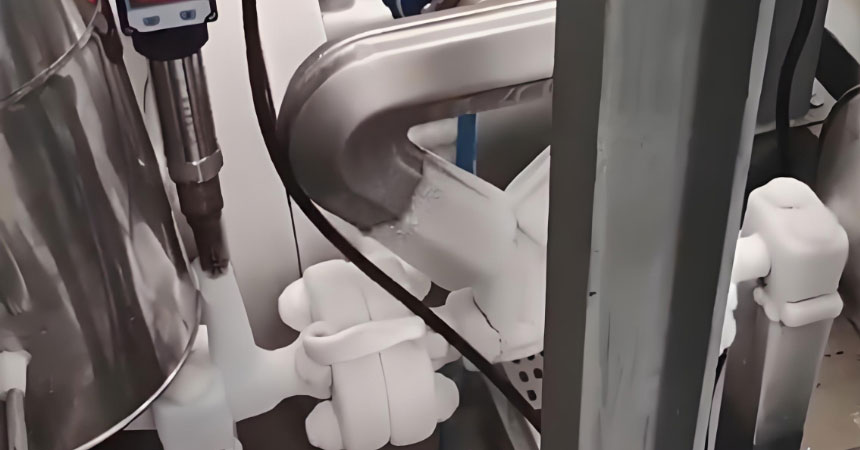

Бұл криогендік орталар ауаны бөлу жабдықтары, СТГ жанармай құю станциялары, метан сақтау және тасымалдау жүйелері, төмен температуралы зертханалар, жартылай өткізгіштер өндірісі, аэроғарыштық отын жүйелері және арнайы химиялық заттар сияқты салаларда кеңінен қолданылады. Мысалы, СТГ жанармай құю станцияларында 1 дюймдік ультра төмен температуралы шығын өлшегіш құбырдағы қысымның шамадан тыс жоғалуын тудырмай, сұйық метанның шығынын өлшеу қажеттіліктерін қанағаттандыра алады.
Өте төмен температуралы шығын өлшегіштің негізгі техникалық параметрлері
Әдеттегі 1 дюймдік Coriolis ультра төмен температура шығын өлшегішінде әдетте келесі өнімділік көрсеткіштері болады:
-
DN25 (1 дюйм) Coriolis шығын өлшегішіне арналған ағын диапазоны: 13 т/сағ, 7,96 фунт/с, 217 кг/мин,
-
Температура диапазоны: -273 ° C пен + 450 ° C (арнайы дизайн төмен температураға жетуі мүмкін)
-
Қысым рейтингі: ANSI 150 # бастап 1500 # дейін, қолданба талаптарына байланысты 1000 psi, 10000 psi қысым рейтингі сияқты
жоғары қысымды шығын өлшегішке жасауға болады.
-
Дәлдік деңгейі: Масса ағынының жылдамдығы ± 0,1%~0,5%, тығыздықты өлшеу ± 0,0005 г/см³
-
М материалды таңдау: 316L баспайтын болат негізгі материал болып табылады және сұйық метанды қолдану үшін арнайы герметикалық өңдеу қажет. Сондай-ақ, Hastelloy, жоғары никель қорытпасы, титан қорытпасы, тантал материалы және т.
-
Қорғау деңгейі: әдетте IP67, жарылыстан қорғалған нұсқасы қосымша (әсіресе метанды өлшеу үшін маңызды),
silverinstruments.com сайтында ATEX сертификатталған DN25 криогендік сұйықтықтары бар.
-
O шығыс сигналы: 4-20мА, импульс, MODBUS, HART, Profibuds-DP т.б.
-
Қуат талаптары: 24VDC немесе 220VAC

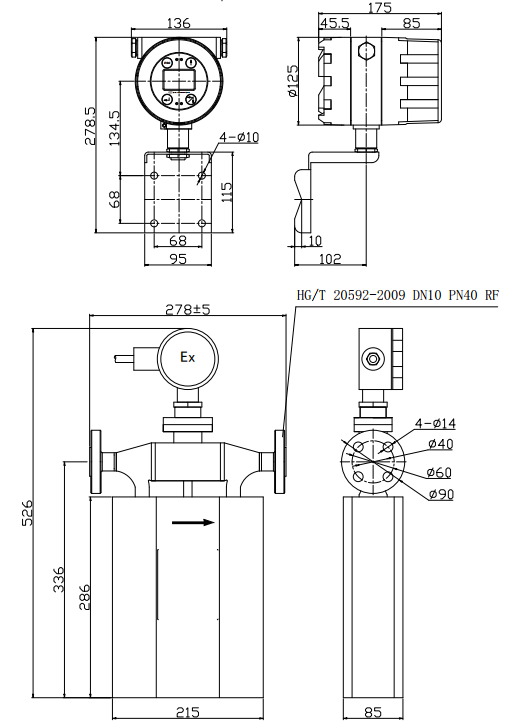

- 1 дюймдік ультра төмен температура шығын өлшегішінің сызбасы
1 дюймдік криогенді шығын өлшегіш өлшемдері
Айта кету керек, сұйық метанды өлшеу үшін қолданылатын модельдер жарылыстан қорғалған қауіпсіздікке (ATEX сертификатталған масса шығынын өлшегіш) және тығыздау өнімділігіне ерекше назар аударады. Өлшеу түтігі сезімталдықты жақсарту үшін жұқа қабырғалы дизайнды қабылдайды және барлық сенсор бөлігінде сыртқы жылудың енуіне жол бермеу үшін вакуумды оқшаулау қабаты болады.
Таза энергия мен озық технологияның дамуымен өте төмен температура ағынын өлшеуге сұраныс өсуде. 1 дюймдік Coriolis ультра төмен температура шығын өлшегіші тамаша дәлдігі мен сенімділігінің арқасында осы талапты қолданбаларда стандартты конфигурацияға айналуда. Сұйық метан отынын дәл құюды қамтамасыз ету немесе зымырандарға арналған сұйық оттегі отындарын өлшеуді қамтамасыз ету болсын, бұл «суықтан қорықпайтын» өлшеу мамандары үнсіз шешуші рөл атқарады.
