Шағын ағын жылдамдығын қалай дәл өлшеуге болады: практикалық нұсқаулық
Шағын ағын жылдамдығын қалай дәл өлшеуге болады: практикалық нұсқаулық
Микро және төмен ағын жылдамдығын дәл өлшеуге арналған негізгі әдістер мен құралдар
Шолу
Фармацевтика, химиялық өңдеу және жартылай өткізгіштер өндірісі сияқты дәлдіктегі салаларда газ, сұйықтық немесе бу үшін шағын және төмен ағын жылдамдығын дәл өлшеу өте маңызды. Тіпті кішкентай қателер минутына миллилитр немесе микролитр сияқты өте аз көлемдегі нәтижелер мен операцияларға әсер етуі мүмкін.
Дәл және дәйекті өнімділікті қамтамасыз ету үшін сізге дұрыс микро ағын өлшегіш, ақылды өлшеу әдістері және жақсы орнатылған жүйе қажет. Бұл толық нұсқаулық сәйкес ағын сенсорын таңдаудан бастап жоғары дәлдік үшін деректердің сандық журналын енгізуге дейін барлығын қамтиды.
«Кішкентай» ағын жылдамдығы сұйықтықтың (сұйықтық немесе газ) аз көлемде уақыт бойынша қозғалысын білдіреді, көбінесе минутына микролитрмен немесе миллилитрмен өлшенеді. Мақсатты ағын диапазоныңызды білу дұрыс микро ағын өлшегіш шешімін таңдаудағы алғашқы қадам болып табылады.
«Төмен» ағын жылдамдығы диапазоны салаға және қолданбаға байланысты өзгереді. Бұл диапазондарды түсіну нақты қажеттіліктеріңізге ең қолайлы өлшеу технологиясын таңдауға көмектеседі.
Қолданба бойынша әдеттегі ағын жылдамдығы ауқымдары
Application
Flow Rate Range
Medical infusion pumps
0.1–10 mL/hr
Microfluidics
1–100 μL/min
Laboratory analysis (e.g. HPLC)
10–500 μL/min
Precision gas flow (e.g. gas sensors)
1–100 sccm
Біздің өте төмен ағын мүмкіндіктеріміз
Газ ағынының жылдамдығы: 2 sccm дейін
Май ағынының жылдамдығы: 0,5 мл/мин
Сұйықтық ағынының жылдамдығы: 40 г/сағ
Кеңес: Бұл құралдарды төмен шығын өлшегішпен біріктіру сізге ең талап етілетін қолданбалар үшін үлкен бақылау мен үйлесімділікті береді.

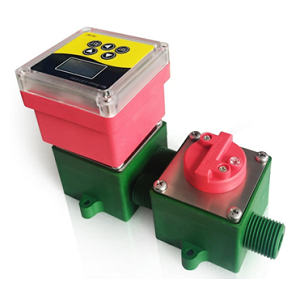

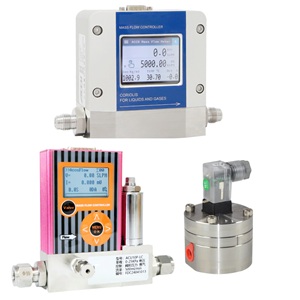

SilverInstruments.com сайтындағы шағын шығын өлшегіштері
Ағынның дұрыс сенсорын немесе өлшегішті қалай таңдауға болады
Шағын шығын өлшегіштері, сондай-ақ төмен шығын өлшегіштері немесе микро ағын өлшегіштері ретінде белгілі, сұйықтықтың немесе газдың өте аз көлемдерін өлшеуге арналған. Қолданбаңызға дұрыс нұсқаны таңдау үшін әр түрдің бірегей мүмкіндіктерін, күшті жақтарын және шектеулерін түсіну маңызды.
Төмен шығын өлшегіштердің түрлерін салыстыру
Flow Meter Type
Best For
Accuracy
Suitable For
Notes

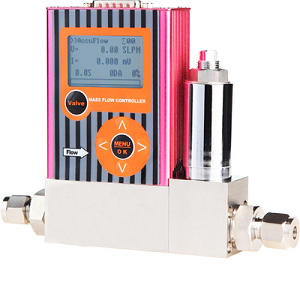

Thermal Mass
Gases
High
Gases only
Ideal for clean dry gases

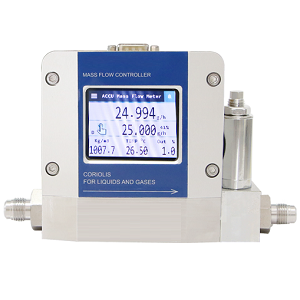

Coriolis Meter
Liquids & gases
Very High
All fluids
Very precise but costly

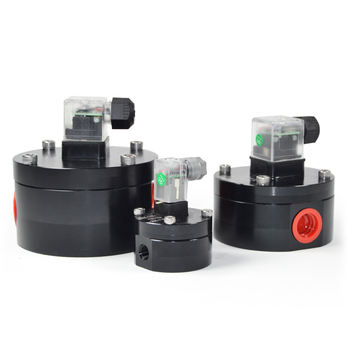

Positive Displacement
Liquids
High
Clean/viscous
Accurate at low speeds
Electromagnetic
Conductive liquids
High
Water slurry
Requires conductive media
Негізгі таңдау сұрақтары
Сұйық немесе газ? – Шағын шығын өлшегіштері сұйықтыққа тән; түрі мен қасиеттерін көрсетіңіз
Ағын жылдамдығы диапазоны? – Дәл диапазон сипаттамасы сенсорды дұрыс таңдау үшін өте маңызды
Жұмыс шарттары? – Температура мен қысым есептегіш таңдау мен құнына әсер етеді
Бюджет және күрделілік? – Қажетті дәлдікпен үнемділікті теңестіріңіз
Дәлдікке қойылатын талаптар? – Неғұрлым сезімтал қолданбалар дәл аспаптарды қажет етеді
Жылдам ұсыныс керек пе?
Сұйықтық түрін, ағын ауқымын және технологиялық ортаны айтыңыз — біз сізге тамаша шығын өлшегішін табуға көмектесеміз.
Ағынды өлшейтін құралдарды жүйелі түрде калибрлеп отырыңыз
Ағын өлшегіштері қоршаған ортаның өзгеруіне, тозуға немесе ағын жолының ішінде жиналуына байланысты уақыт өте дәлдігін жоғалтуы мүмкін. Тұрақты калибрлеу ағынның дәл және сенімді өлшемдерін қамтамасыз ету үшін өте маңызды, әсіресе шағын немесе төмен ағын жылдамдығымен жұмыс істегенде.
Калибрлеудің ең жақсы тәжірибелері
Сенімді стандарттарды пайдалану – сертификатталған анықтамалық стандарттарды пайдаланып калибрлеу
Монитор өнімділігі – сәйкес келмейтін нәтижелерді байқасаңыз, қайта калибрлеу
Шағын ағынды өлшеудегі қателерді азайту бойынша кеңестер
Шағын ағын жылдамдығы әсіресе бұзылуларға сезімтал. Өлшеу қателерін болдырмау үшін мына маңызды тәжірибелерді қарастырыңыз:
Пульсацияны болдырмаңыз – ағынды тұрақтандыру үшін демпферлерді немесе ағынды шектегіштерді пайдаланыңыз
Ағып кетуді жою – барлық фитингтерді, тығыздағыштарды және құбырларды жүйелі түрде тексеріңіз
Басқару шарттары – температура мен қысымды тұрақтандыру үшін реттегіштерді пайдаланыңыз
Дұрыс орнату – Бағдар мен құбырлар үшін өндірушінің нұсқауларын орындаңыз
Сандық деректерді тіркеуді қарастырыңыз
Дәлдік пен деректерді бақылау маңызды болатын қолданбалар үшін деректерді тіркеудің сандық шығын өлшегіші өнімділік пен сенімділікті арттыру үшін ақылды таңдау болып табылады.
Деректерді тіркеудің артықшылықтары
Үздіксіз бақылау - қолмен тексерусіз нақты уақытта ағын жылдамдығын бақылаңыз
Дәл жазбалар – талдау және сәйкестік үшін деректерді автоматты түрде сақтаңыз
Мәселелерді ерте анықтау – ақауларды тоқтау уақытын тудырмас бұрын анықтаңыз
Жеңілдетілген есеп беру - есептер мен аудиттер үшін деректерді оңай экспорттаңыз
Оңай калибрлеуді тексеру – дәлдікті сақтау үшін трендтерді жылдам анықтаңыз
