Электр жабдығының маңызды оқшаулағыш және салқындатқыш ортасы болып табылатын трансформатор майы жұмыс қауіпсіздігі мен энергия тиімділігін қамтамасыз ету үшін ағынды дәл бақылауды қажет етеді. Сопақша беріліс шығын өлшегіштері , бұл олардың жоғары дәлдігімен және ұзақ мерзімділігімен танымал, дизель, шикі мұнай, керосин, өсімдік майы, трансформатор майы көлемдік ағыны сияқты майдың әртүрлі түрлерін өлшеуде ерекшеленетін оң ығысу шығынын өлшегіштің бір түрі (PD ағын өлшегіш). Бұл мақала сопақ беріліс ағынының сенсорының жұмыс принциптерін, техникалық ерекшеліктерін, таңдау критерийлерін және салалық қолданбаларды зерттейді.

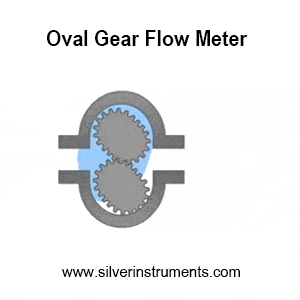

Сопақша беріліс шығын өлшегіштері қалай жұмыс істейді
Сопақ беріліс шығын өлшегіштері сұйықтық көлемін өлшеу үшін екі айналмалы сопақ тісті доңғалақты пайдаланады. Трансформатор майы есептегіш арқылы ағып, қысым айырмашылығымен қозғалады, циклдік түрде толтырылатын және босайтын «жарты ай тәрізді камераларды» жасайды. Берілістердің айналуы жинақталған ағынды есептейді және нақты уақыттағы ағын сигналдарын жасайды.
Бұл механикалық дизайн ешқандай электрониканы қажет етпейді, бұл оны жарылғыш немесе жоғары EMI орталары үшін өте қолайлы етеді. Кедергіге қарсы жоғары өнімділігінің арқасында
механикалық шығын өлшегіштері жиі тұтынушыларға ұнайды. Ол сондай-ақ тұтқырлыққа тәуелсіз, трансформатор майы үшін тұрақты өнімділікті қамтамасыз етеді (әдетте 10–50 мПа·с). Сұйық турбиналар шығын өлшегіштері көбінесе мұнайды өлшеу үшін пайдаланылады, бірақ сұйық турбиналық шығын өлшегіштері дизель, балық майы, жержаңғақ майы, тағамдық май және т.б. сияқты тұтқырлығы төмен майларды ғана өлшей алады. Кейде трансфер майының тұтқырлығы салыстырмалы түрде жоғары, ал сұйық турбинаның өлшеу әсері жақсы емес.
Трансформатор майын өлшеудің негізгі артықшылықтары
- Жоғары дәлдік және қайталану мүмкіндігі
Қатаң өндірістік және сауда стандарттарына сәйкес келетін ±0,5% (кейбір үлгілерде ±0,2%) дейінгі дәлдік. Оң ығысу шығынын өлшегіш - бұл көптеген адамдар кеңінен қолданылатын дәстүрлі жоғары дәлдіктегі шығын өлшегіш.
oТемпература: -30°C және +200°C, суық іске қосу және жоғары температурадағы май ағынын өлшеу қолданбалары үшін жарамды.
oҚысым: 1,6–6,3 МПа қолдайды, жоғары қысымды трансформаторлық май құбырлары үшін өте қолайлы.
Тот баспайтын болат немесе шойын конструкциясы трансформатор майындағы қышқыл қоспаларға қарсы тұрады.
- Төмен техникалық қызмет көрсету және ұзақ мерзімділік
сопақ беріліс шығын өлшегішінің қарапайым механикалық дизайны және берік конструкциясы бар. Тиісті фильтрация қоқыстардың зақымдалуын болдырмайды, төмен күтіммен ұзақ мерзімді сенімділікпен сопақ тісті беріліс ағынының сенсорын қамтамасыз етеді.
Трансформатор майының шығын өлшегішін таңдау және орнату жөніндегі нұсқаулық
1. Критикалық параметрлер
- Тұтқырлық диапазоны: Трансформатор майымен үйлесімділікті қамтамасыз етіңіз (мысалы, 0,6–200 мПа·с). Эллиптикалық беріліс шығын өлшегіші 2000 cp дейін мұнай шығынын өлшей алады, бірақ ол 200 cp асса, ол жоғары тұтқырлық шығын өлшегішіне жатады (https://www.silverinstruments.com/high-viscosity-oval-gear-flowmeter.html) және оны оны silver.com сайтынан сатып алу керек.
- Шығару опциялары: механикалық түрдегі шығын өлшегіш немесе күміс автоматтандыру құралдары жүйені біріктіру үшін импульстік, 4–20 мА немесе RS485 бар сандық сопақ тісті беріліс шығын өлшегішін жасай алады.
- Материал: коррозиялық емес май немесе коррозиялық сұйықтық үшін көміртекті болат, шойын немесе тот баспайтын болат (мысалы, 304SS ).
- Трансформатор майының шығынын өлшегіштің өлшемі: Біз 2 мм-ден 8 дюймге дейін (DN2-ден DN200-ге дейін) өлшемдегі трансформатор майының шығынын өлшегіштерді ұсынамыз.
Төменде трансформатор майы үшін сопақ тісті беріліс шығын өлшегішінің шығын диапазоны үшін анықтамалық кесте берілген
|
Model
|
DN
|
Flow range for different accuracy (m3/h)
|
|
LC-10
|
10 (3/8”)
|
0.08-0.5
|
0.05-0.5
|
|
LC-15
|
15 (1/2”)
|
0.3-1.5
|
0.15-1.5
|
|
LC-20
|
20 (3/4”)
|
0.5-3
|
0.3-3
|
|
LC-25
|
25 (1”)
|
1-6
|
0.6-6
|
|
LC-40
|
40 (1.5”)
|
2.5-15
|
1.5-15
|
|
LC-50
|
50 (2”)
|
4.8-24
|
2.4-24
|
|
LC-B40,50
|
40.50
|
4-20
|
2-20
|
|
LC-B65
|
65(1.5 ”)
|
8-40
|
4-40
|
|
LC-80
|
80 (3”)
|
12-60
|
6-60
|
|
LC-100
|
100 (4”)
|
20-100
|
10-100
|
|
LC-150
|
150 (6”)
|
38-190
|
19-190
|
|
LC-200
|
200 (8”)
|
56-340
|
34-340
|
|
Accuracy
Class
|
|
0.2 %
|
0.5
|

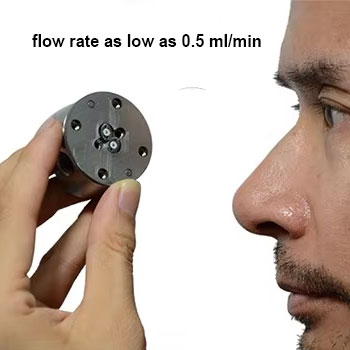

Егер сізде жоғарыда келтірілген кестеден төмен ағын диапазоны болса, silverinstruments.com сайтына хабарласыңыз, бізде
майды өлшеуге арналған шағын шығын өлшегіш бар. Біз анықтай алатын минимум ағын 0,5 мл/мин дейін жетеді.
2. Орнату бойынша кеңестер
- Қателерді азайту үшін дисплей тігінен көлденеңінен орнатыңыз.
- Қоқысты бөгеу үшін сүзгілерді жоғары қарай орнатыңыз.
- Көпіршіктердің кедергісін болдырмау үшін ауа кетіргіштерді қосыңыз.

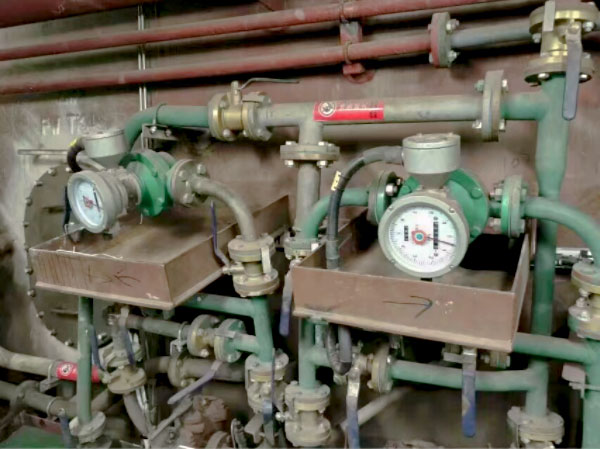

Төменде трансформаторлық май шығынын өлшегішке арналған типтік қондырғы берілген

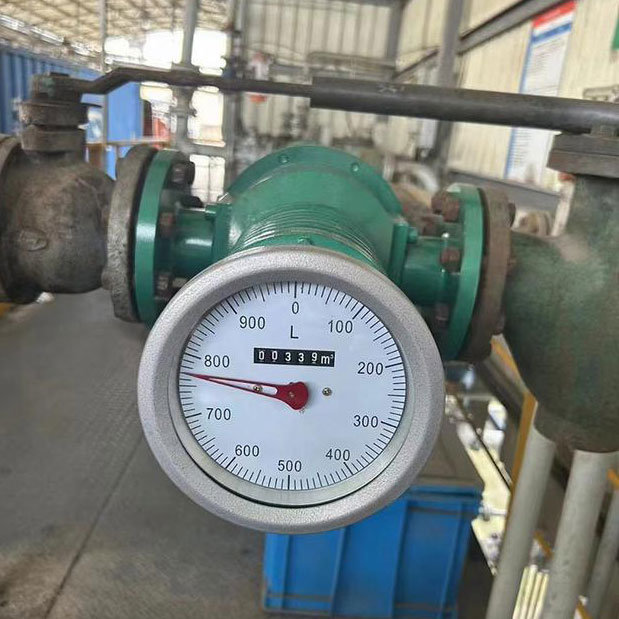

4. Өнеркәсіптік қолданбалар
- Майды толтыру және айналымды бақылау: салқындату жүйесінің тиімді жұмысын қамтамасыз етеді.
- Саудадағы кастодианы тасымалдау: жоғары дәлдіктегі өлшеу API/OIML стандарттарына сәйкес келеді.
- Болжалды техникалық қызмет көрсету: ағып кетуді немесе бітелуді ағын аномалиялары арқылы анықтайды.
5. Басқа технологиялармен салыстыру
- Тікелей құбырларға қойылатын талаптар жоқ: тар кеңістікте икемді орнату.
-Шығын тиімділігі: күрделі электронды есептегіштерге қарағанда төмен техникалық қызмет көрсету.
-Механикалық немесе сандық опциялар. Сізге механикалық трансформаторлық май шығынын өлшегіш немесе сандық май шығын өлшегіш қажет болса да, silverinstruments.com сайтында барлығында шешімдер бар.
- Жоғары дәлдіктегі шығын өлшегіш. 0,2~0,5% жоғары дәлдіктегі ағынды өлшеуді алуға болады.

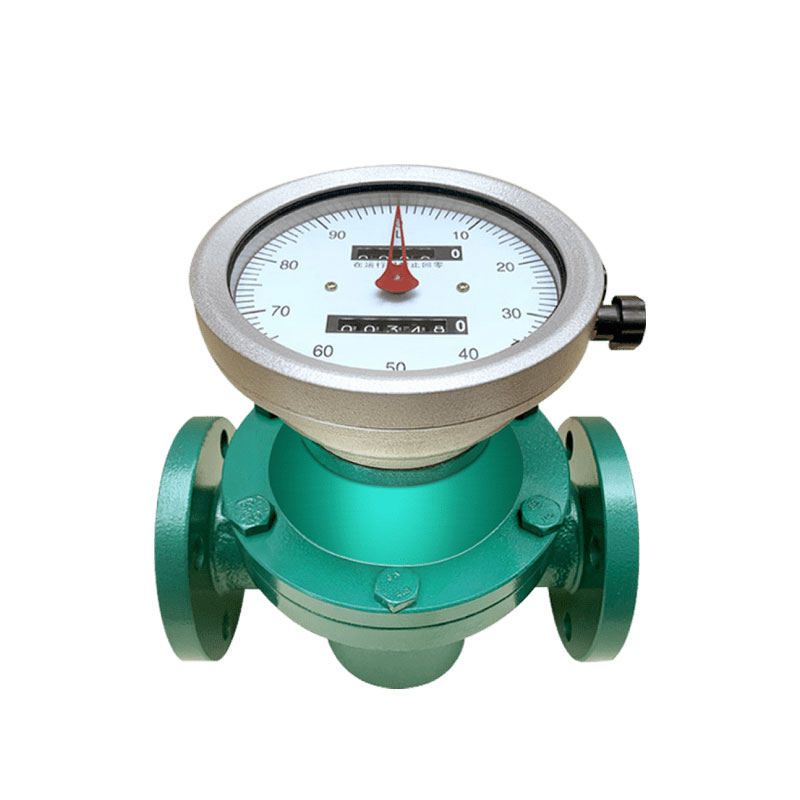

Импульстік шығысы бар трансформатор майының шығынын өлшеуге арналған сопақ беріліс шығынын өлшегіш
Сопақ тісті беріліс шығын өлшегіштері олардың дәлдігі, бейімделгіштігі және беріктігі арқасында трансформатор майының шығынын өлшеу үшін өте қолайлы. Дұрыс таңдау (майдың қасиеттері мен жұмыс шарттарына сәйкес) және орнату сенімді өнімділікті қамтамасыз етеді. Қуат жүйелері үшін олар энергияның жоғалуы мен шығындарын азайта отырып, жұмыс тиімділігін арттырады. Төмен баға мен қолайлы мұнай шығын өлшегіштерін алу үшін
silverinstruments.com сайтына хабарласыңыз.
