Modbus RS485 қысым таратқыштары дегеніміз не?

MODBUS RS485 байланыс шығысы бар қысым таратқыштың болуы нені білдіреді?

RS485 MODBUS қысым таратқышы қысымды өлшейтін және RS485 желісі арқылы сандық сигналдарды жіберетін өнеркәсіптік сенсор болып табылады. Бұл смарт құрылғылар қысым деректерін MODBUS RTU протоколы арқылы сандық түрде жібереді. Бұл бірнеше таратқыштар немесе DP таратқыштар дәстүрлі 4-20мА аналогтық таратқыштардан ерекшеленетін бір екі сымды шинаға қосыла алатынын білдіреді.

Аналогтық байланыстың орнына RS485 интерфейсін пайдаланудың бірқатар артықшылықтары бар. Бір желіге 247 далалық құралды (қысым таратқыштармен шектелмейді; сонымен қатар DP, абсолютті қысым таратқыштары, деңгей өлшегіш, шығын өлшегіш немесе температура таратқыштары болуы мүмкін) қосуға, сигнал сапасын жоғалтпай 1200 метрге дейін деректерді жіберуге және қысым көрсеткіштерінен гөрі егжей-тегжейлі диагностикалық ақпаратты алуға болады. Ол ашық, сенімді және барлық дерлік өнеркәсіптік басқару жүйелерімен жұмыс істейтіндіктен, MODBUS протоколы саладағы танымал стандартқа айналды.

Көбінесе бұл таратқыштар немесе түрлендіргіштер манометрлік қысымды, теріс қысымды, қосылыс қысымын, абсолютті қысымды немесе дифференциалды қысымды өлшейді. Олар пьезорезистивті кремний, монокристалды кремний немесе металл сыйымдылық сенсорлары немесе басқа технологиялар сияқты қысым датчигі технологияларын қолдана отырып, механикалық қысымды электр сигналдарына айналдырады. Осыдан кейін борттық микропроцессор сигналды цифрлайды, температуралық компенсацияны қосады және деректерді RS485 шинасы арқылы жібермес бұрын MODBUS стандарттарына сәйкес пакеттейді.

Көптеген заманауи RS485 қысым таратқыштарында СК дисплейлері бар, олар операторларға көрсеткіштерді бірден көруге немесе дисплейлер арқылы параметрлерді конфигурациялауға, сонымен бірге деректерді басқару бөлмелеріне жіберуге мүмкіндік береді. Бұл қос функция оларды жергілікті бақылау үшін де, орталықтандырылған басқару үшін де өте пайдалы етеді.

MODBUS RS485 қысым таратқышының құны қанша?

RS485 қысым таратқыштарының бағасы олардың ерекшеліктеріне байланысты, бірақ сіз 300 доллардан бастап тамашаларын ала аласыз. Silverinstruments.com сайтында қысымды, дифференциалды қысымды таратқыштарды немесе диафрагмалық тығыздағыштарды, химиялық тығыздағыш қысымды таратқыштарды жасаймыз. Біз мұны 30 жыл бойы істеп келеміз, сондықтан не істеп жатқанымызды білеміз. Біздің өнімдер өте тұрақты және үнемді.

MODBUS қысым түрлендіргішінің бағасына әсер ететін бірқатар нәрселер бар:

Сенсорлық технология:

Пьезорезистивті кремний сенсорлары (SH308 сериясы сияқты) әдетте монокристалды кремний сенсорларына (SH-M сериясы) немесе сыйымдылық қысымды түрлендіргіштерге қарағанда арзанырақ, бірақ барлығы өте жақсы жұмыс істейді. Монокристалды кремнийі бар SH-M сериясы дәлдікті ±0,075% немесе ±0,1% шегінде өлшей алады, ал диффузиялық кремний үлгілері ±0,1%, ±0,2% немесе ±0,5% дәлдікті өлшей алады.

Қысым диапазоны:

Төмен диапазондағы дифференциалды қысым таратқыштары 1 Кпа қалыпты қысым датчиктерінен 10 psi, 100 psi немесе 200 psi қымбат болуы мүмкін. Біздің өнімдер 0-ден 7 кПа-ға дейін 0-ден 70 МПа-ға дейінгі өлшемдердің кең ауқымында келеді, сондықтан оларды кез келген өнеркәсіптік жағдайда қолдануға болады.

Қысым сенсорының құрылымы:

Қысым сенсорының құрылымы да бағаға әсер етеді. Мысалы, үш қысқышты диафрагмалық таратқыштар, фланецті диафрагма таратқыштар, жоғары қысымды диафрагма таратқыштар (мысалы, 900LB фланецтері бар диафрагма таратқыштар), капиллярлық таратқыштар және жоғары температураға төтеп беретін таратқыштар MODBUS таратқыштары/дифференциалды қысымды таратқыштардың бағасына әсер етеді. Сондай-ақ пайдаланушыларға MODBUS бар ер немесе әйел қысым таратқыштары қажет, сонымен қатар бағаға әсер етеді.

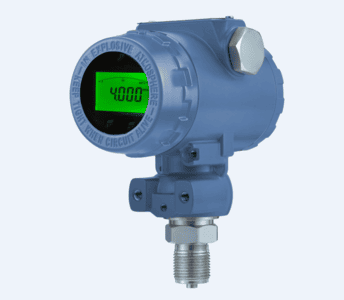

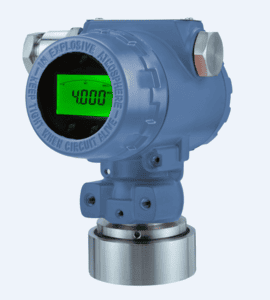

Male Pressure transmitter	Female Pressure Transmitter

Материалдық құрылыс:
Стандартты 316L тот баспайтын болаттан жасалған суланған бөлшектер ең арзан болып табылады, бірақ коррозиялық қолданбалар үшін Hastelloy C-276, Tantalum немесе Monel сияқты экзотикалық материалдарды пайдалану шығындарды арттырады. Бірақ дұрыс материалдарға ақша жұмсау ерте істен шығуды тоқтатады және ұзақ мерзімді перспективада шығындарды азайтады.

Ерекше өзгешеліктері:

Дисплейі жоқ негізгі RS485 таратқыштары СКД экрандары, HART протоколының үйлесімділігі немесе ATEX жарылыстарынан қауіпсіз (Exd II BT4 немесе Exia IIC T6) сертификаттары барларға қарағанда арзанырақ.

Құны 300 доллардан басталатын RS485 қысым таратқыштарымыз әлі де жоғары сапалы. Бұл қысым түрлендіргіштері қиын өнеркәсіптік жағдайларда жақсы жұмыс істейді, өйткені олар жылына ±0,2% тұрақты және -40°C-тан +85°C-қа дейінгі (немесе металл сыйымдылығы бар үлгілер үшін -40°C-тан +105°C-қа дейінгі) температураға төтеп бере алады.

Неліктен MODBUS RTU қысым және дифференциалды қысым таратқыштары үшін қажет?

MODBUS RTU байланысына қатысты ескі аналогтық 4-20мА қысым таратқыштарына қарағанда RS485 таратқыштарын таңдаудың жақсы себептері бар:

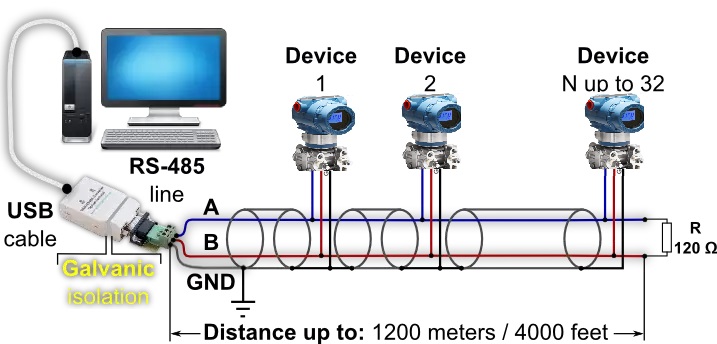

Көп түсіру мүмкіндігі:

Бір кабель жұбына көптеген таратқыштарды қосуға болады. Қысымды өлшейтін жерлері көп үлкен ғимаратта бұл 4-20 мА қысымды түрлендіргіштің бөлек тізбектерін іске қосумен салыстырғанда сымдарды тарту құны мен орнату уақытын айтарлықтай қысқартады.

Екі жақты байланыс:

MODBUS бір жақты аналогтық сигналдардан айырмашылығы, екі бағытта да деректер ағынына мүмкіндік береді. Қысым таратқыштың параметрлерін қашықтықтан ұстамай-ақ өзгертуге болады. Мысалы, қысым бірліктерін, нөлдік нүктелерді, ондық бөлшектерді немесе демпферлік мәндерді сол сандық қысым сенсорларын көрмей де өзгертуге болады. Бұл қауіпті жерлерде немесе жету қиын жерлерде орналасқан таратқыштар үшін өте пайдалы.

Қосымша деректерге қол жеткізу:

MODBUS қысым таратқыштары қысымды өлшеу мәнін оқумен шектелмейді. Сіз батарея кернеуін, сигнал сапасының көрсеткіштерін, диагностикалық кодтарды және конфигурация параметрлерін көре аласыз. Мекенжайларды, конфигурация параметрлерін, калибрлеу коэффициенттерін, қысым мен температураны қалқымалы нүкте және бүтін пішімдердің екеуінде де тіркеңіз.

Деректерді жоғары дәлдікпен жіберетін сандық Moubus қысым таратқышы:

RS485 электр шуы әсер етпейтін сандық деректерді жібереді, бұл аналогтық 4-20мА ток сигналдарын анық емес етеді. Өнеркәсіптік аймақта көп шу шығаратын немесе деректерді алыс қашықтыққа тасымалдайтын VFD, қозғалтқыштар және дәнекерлеу жабдығы болған кезде, сандық MODBUS байланысы сигналды таза ұстай алады, бірақ 4-20 мА аналогтық ілмектер шатастырылуы немесе апталық сигнал мәні болуы мүмкін.

Жүйелік интеграция:

MODBUS байланысын барлық заманауи SCADA жүйелері, PLC және DCS контроллерлері қолдайды. Оны біріктіру оңай, ал ашық хаттама сізге меншікті жүйелерді пайдаланудың қажеті жоқ дегенді білдіреді.

Болашаққа дайындық:

Индустрия 4.0 және IIoT жобалары өскен сайын цифрлық байланыс барған сайын маңызды бола түсуде. RS485 MODBUS таратқыштары болжамды техникалық қызмет көрсетуге және кеңейтілген аналитикаға мүмкіндік беретін смарт зауыттық архитектуралармен тамаша жұмыс істейді.

Протокол 1200-ден 38400 бит/сек дейінгі жылдамдықпен жұмыс істейді және теңдікті ешбір, тақ немесе жұп етіп орнатуға мүмкіндік береді. Бұл оны бар желілік инфрақұрылыммен жұмыс істеуге мүмкіндік береді. MODBUS RS485 қысым таратқышының параметрі. MODBUS қысым таратқыш ақпараты туралы қосымша техникалық ақпаратты алу үшін.

MODBUS қысым/DP таратқыштарының техникалық сипаттамалары

Техникалық сипаттамаларды түсіну қажеттіліктеріңізге сәйкес таратқышты таңдауға көмектеседі.

MODBUS байланысының параметрлері:

- Сериялық интерфейс: RS485, жартылай дуплекс
- Хаттама: MODBUS RTU
- Берілу жылдамдығы: 1200, 2400, 4800, 9600, 19200 және 38400 бит/сек
- Мекенжай диапазоны: 1-ден 247-ге дейін (өзгертуге болады)
- Функция кодтары: 03H (ходинг регистрлерін оқу), 04H (енгізу регистрлерін оқу), 06H (бір тізілімді жазу), 10H (бірнеше регистрлерді жазу)
- Деректер үшін бит: 8 бит - Тоқтату үшін бит: 1 бит
- Паритет: жоқ, тақ немесе жұп

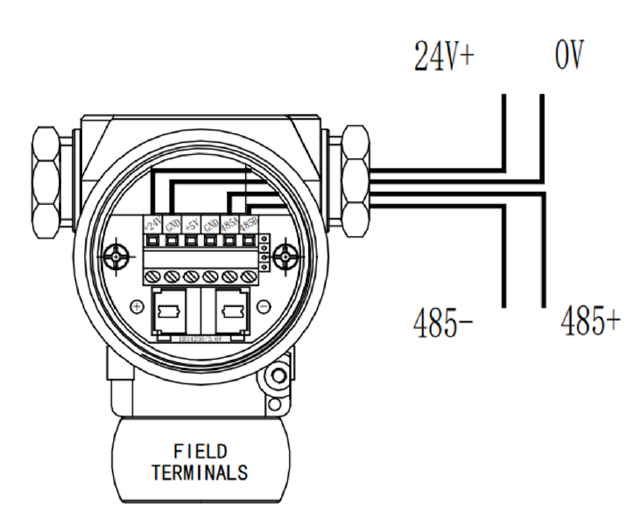

Электрлік мәліметтер:

- Қуат көзі: 10–32 В тұрақты ток
- Қуатты пайдалану: Төмен қуат дизайны, әдетте 1 Вт-тан аз
- Жүктемеге төзімділік: бұл RS485 үшін қолданылмайды (4-20мА айырмашылығы, цикл кедергісін есептеу қажет)
- Шығыс: сандық RS485 дифференциалдық сигнал

Қысым сенсоры қаншалықты жақсы жұмыс істейді:

- Дәлдік: үлгіге байланысты ±0,075%, ±0,1%, ±0,2% немесе ±0,5% FSO - Тұрақтылық: жылына ±0,2% URL мекенжайы
- Температура әсері: 10°C үшін ≤±0,1% - ±0,2% FS - Статикалық қысым әсері: МПа үшін ≤±0,1% - ±0,2% (DP үлгілері үшін)
- Жауап беру уақыты: 0,25 секунд
- Демпфингті 0-ден 99,9 секундқа дейін кез келген жерде орнатуға болады.

Өлшем диапазондары:

- Дифференциалды қысым: 0–1,6 кПа – 0–10 МПа
- Манометр қысымы: 0–6 кПа – 0–40 МПа
- Қысым 0 мен 40 кПа және 0 мен 20 МПа аралығында.
- Диапазон арақатынасы: монокристалды кремнийден жасалған үлгілерде 100:1 дейін

Қоршаған ортаның техникалық сипаттамалары:

- Стандартты жұмыс температурасы -40°C және +85°C; металл сыйымдылық сенсорлары үшін ол -40°C-тан +105°C-қа дейін.
- Сақтау температурасы: -40°C және +90°C
- Ылғалдылық: 95% RH немесе одан аз
- кіруден қорғау үшін IP65 немесе IP67

Деректер форматы:

MODBUS регистрлерінде қысым деректерін әртүрлі форматтарда табуға болады:
- Қалқымалы нүкте (IEEE 754, CDAB байт реті): 0x0000–0x0001
- Қол қойылған бүтін сандар үшін 0x0004 тіркеңіз (мән ондық белгі параметріне байланысты)
- Температура (егер ол бар болса): 0x0002 және 0x0003 арасындағы өзгермелі нүкте саны және 0x0005 және 0x0006 арасындағы бүтін сан

Қысым сенсорының материалы:

- Корпус: полиуретанды жабыны бар құйылған алюминий
- Датчик диафрагмасы: 316L SS (стандартты), Hastelloy C-276, тантал немесе Monel
- Процесс қосылымдары: 316 SS әртүрлі жіп түрлерімен (NPT, метрикалық, G-жіп)
- Тығыздау: фторрезеңкеден (FKM), EPDM немесе мыстан жасалған тығыздағыштар
- Сұйықтықты толтыру: силикон майы немесе фторкөміртекті май

Конфигурация мүмкіндіктері:

- Қысым бірліктері: Па, кПа, МПа, ммН2О, мН2О, бар, пси, атм, кгс/см², мм, м, кН
- Ондық сандар: 0-ден 4-ке дейінгі сандар (пайдаланушы таңдай алады)
- Нөлді/кеңістікті реттеу: түймелерді немесе MODBUS пәрмендерін пайдалану
- Дисплей: артқы жарығы және бес саны бар қосымша СКД

RS485 қысым таратқышын Silverinstruments.com сайтынан алыңыз

RS485 қысым таратқышы үшін жеткізушіні таңдаған кезде сенімділік пен тәжірибе маңызды. Silverinstruments.com сайтында жасайтын әрбір қысым және дифференциалды қысым таратқышының артында 30 жылдық өндірістік тәжірибесі бар.

Біз сататын заттар:

SH308 сериясында өнеркәсіптік қондырғылардың кең ауқымында қолдануға тамаша диффузиялық кремний сенсорлары бар. Бұл таратқыштар ±0,1%, ±0,2% немесе ±0,5% дәлдікпен 0-ден 7 кПа-дан 0-ден 70 МПа-ға дейінгі өлшеуіш, абсолютті немесе тығыздалған манометрлік қысымды өлшей алады. Олар әсіресе қалың, кристалданған және коррозиялық заттарды өлшеу үшін жақсы жұмыс істейді.

SH-M сериясы әлемдегі ең жақсы артық қысым көрсеткіштеріне ие монокристалды кремний сенсорларын жасау үшін озық MEMS технологиясын пайдаланады. Бұл таратқыштар маңызды өлшеу тапсырмалары үшін тамаша, себебі олар ±0,075% немесе ±0,1% дәлдікпен және 100:1 дейінгі диапазон арақатынасына ие. Олар дифференциалды қысымды пайдаланып ағынды өлшеу үшін тамаша, өйткені оларда өте жақсы статикалық қысым әсері бар (МПа үшін ≤±0,1%).

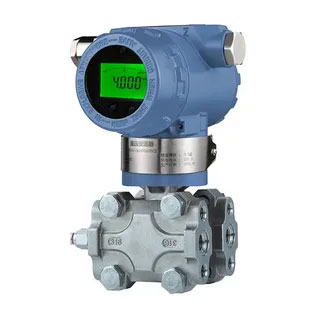

SHDP және SHGP сериялары жақсы жұмыс істейтін және ±0,1%, ±0,2% немесе ±0,5% FSO дәлдігі бар металл сыйымдылық сенсорларын пайдаланады. Олар -40°C-тан +105°C-қа дейінгі температурада жақсы жұмыс істейді, бұл оларды төтенше жағдайларда пайдалырақ етеді.

Неліктен Silverinstruments.com сайтын таңдау керек:

• Дәлелденген тұрақтылық: Біздің 30 жылдық заттарды жасау біздің оларды әрқашан жақсы жасайтынымызды көрсетеді. Жылына ±0,2% тұрақтылық калибрлеу арасында өлшемдердің дәлдігін қамтамасыз етеді.
• Қолжетімді бағалар: Сіз 300 доллардан басталатын жақсы RS485 қысым таратқыштарын ала аласыз, бұл өнімділікті жоғалтпай бюджеттегі жобалар үшін цифрлық байланысты мүмкін етеді.
• Әмбебап қолданбалар: Бізде ағынды есептеу үшін дифференциалды қысымды, технологиялық ыдыстардағы манометрлік қысымды немесе вакуумдық қолданбалардағы абсолютті қысымды өлшейтін үлгілер бар. Процесс қосылымдары үшін ерлер мен әйелдер NPT, метрикалық және G-жіптері бар.
• Қауіпті аймақты мақұлдау: Мұнай-химия, мұнай және газ және химиялық өңдеу қолданбалары өзіндік қауіпсіз (Exia IIC T6) және жарылысқа төзімді (Exd II BT4) сертификаттарын ала алады.
• Техникалық қолдау: Біздің инженерлер сізге дұрыс таратқышты таңдауға, оны MODBUS-қа қосуға және ақауларды шешуге көмектеседі. Біз өндірістік қысымды өлшеу қаншалықты қиын екенін білеміз және сізге практикалық шешімдер табуға көмектесе аламыз.

MODBUS қысым таратқыштарын қалай сатып алуға болады?

RS485 қысым таратқыштарының толық каталогын silverinstruments.com сайтынан көре аласыз. Егжей-тегжейлі деректер парақтары өлшемдік сызбаларды, электр схемаларын және тіркеу карталарын қамтиды. Біздің үлгі таңдау нұсқаулығы қысым диапазонын, дәлдік қажеттіліктерін, процесс медиасын және қоршаған орта жағдайларын ескере отырып, қажеттіліктеріңізге ең жақсы таратқышты табуға көмектеседі.

Егер сізге арнайы қысым диапазоны, әдеттен тыс материал, әртүрлі диафрагмалық тығыздағыш немесе оны орнатудың бірегей жолы сияқты ерекше нәрсе қажет болса, біздің кәсіби сату жөніндегі инженерлік топпен байланысыңыз. Біз стандартты түрлендіргіштер жұмыс істемейтін арнайы мақсаттағы қысым таратқыштарын жасаймыз.

Қорытындысында:

RS485 MODBUS қысым таратқыштары өнеркәсіптегі қысымды өлшеудің жаңа стандарты болып табылады. Олар дәлелденген сенсорлық технологияның артықшылығын пайдалану үшін цифрлық байланысты пайдаланады. Бұл таратқыштар аналогтық құралдарға қарағанда икемді, сенімді және басқа жүйелермен жұмыс істей алады, ескі аналогтық жүйелерді жаңартып жатқанда немесе жаңаларын салуда.

Silverinstruments.com жоғары сапалы өнімдерді жасаудың 30 жылдық арқасында бұл артықшылықтарды 300 доллардан аз ұсынады. Бізде қысымды өлшеудің кез келген дерлік қажеттілігін қанағаттандыра алатын өнімдердің кең ассортименті бар, төменгі дифференциалды қысымнан жоғары манометрлік қысымға дейін.

Қысымды өлшеу қажеттіліктері үшін Silverinstruments.com сайтынан RS485 MODBUS таратқыштарын таңдаңыз. Онда тәжірибе де, сапа да, құндылық та бірігеді.
