Кориолис масса шығын өлшегішінің артықшылықтары мен кемшіліктері

Неліктен Coriolis шығын өлшегіші соншалықты танымал және оның артықшылықтары мен кемшіліктері қандай?

Кориолис принципінен бастайық.

Coriolis шығын өлшегіші қалай жұмыс істейді?

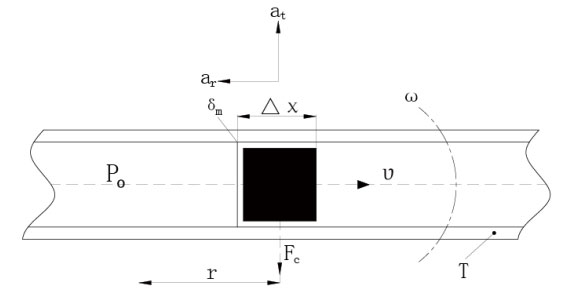

Массасы δm бөлшек тұрақты Р нүктесінің айналасында ω бұрыштық жылдамдықпен айналатын түтік арқылы v тұрақты жылдамдықпен қозғалады. Бұл бөлшек екі үдеу құрамдас бөлігін бастан кешіреді:
1. Центрге тартқыш үдеу (αr):
Магнитудасы: ω2r
Бағыты: P нүктесіне қарай.
2. Кориолис үдеуі (αt):
Магнитудасы: 2ωv
Бағыты: (αr) перпендикуляр

Ньютонның екінші заңына сәйкес (күш = масса × үдеу), Кориолис үдеуі 2ωvδm2ωvδm арқылы берілген αt бағытында сәйкес күшті қажет етеді. Бұл күш сұйықтыққа *түтік арқылы* қолданылады. Сұйықтықтың түтікке түсіретін *реакция күші* Fc=2ωvδm (Кориолис күші).

Сұйықтық массасының элементі δm=ρAΔxδm=ρAΔx (мұндағы ρ = сұйықтықтың тығыздығы, A = түтіктің көлденең қимасының ауданы). Осылайша, қосымша Кориолис күші:

мұндағы өспелі массалық ағын жылдамдығы

Бекітілген тербеліс сипаттамалары бар арнайы тербелмелі түтік геометриясы үшін ΔFc тек δqm-ге тәуелді. Сондықтан, ағып жатқан сұйықтықпен индукцияланған Кориолис күшін (ΔFc) өлшеу тікелей немесе жанама түрде массалық шығынның (qm) өлшемін қамтамасыз етеді. Бұл Coriolis масса шығын өлшегіштерінің негізгі жұмыс принципі.

• Ол жоғары өлшеу дәлдігімен массалық ағынды өлшеуді тікелей қабылдай алады. дәлдік 0,1~0,5% жетуі мүмкін. Coriolis шығын өлшегіші қазіргі уақытта әлемдегі ең дәл шығын өлшегіш болып табылады.

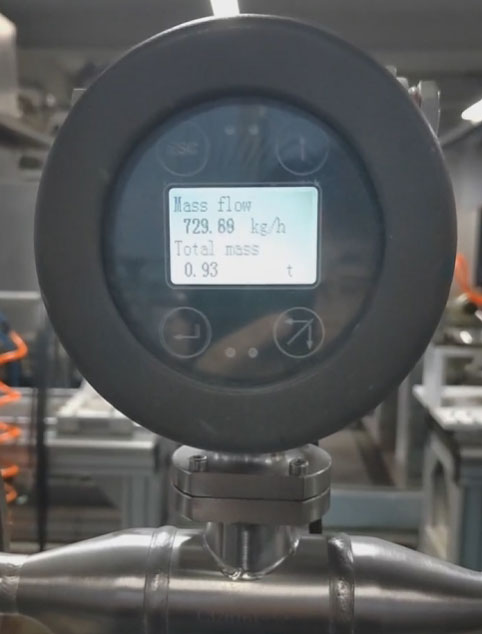

Әлемдегі ең жақсы дәлдік шығын өлшегіш

• Ол тұтқырлығы жоғары сұйықтықтарды, бал , желім, битум , полимер , меласса , сұйық қатты екі фазалы сұйықтықтарды, микро газдары бар сұйық-газды екі фазалы сұйықтықтарды және жеткілікті тығыздықтағы орташа және жоғары қысымды газдарды қамтитын өлшенетін сұйықтықтардың кең ауқымына ие.

Тұтқырлығы жоғары сұйықтықты Coriolis шығын өлшегішімен өлшеуге болады

• Жоғары және төменгі ағынды құбырлардан туындаған құйынды ағын және ағын жылдамдығының біркелкі емес таралуы ағын сенсорының жұмысына әсер етпейді. Әдетте, сенсорды орнату кезінде түзу құбырлар қажет емес. Дегенмен, шығын өлшегіштерінің көпшілігі жоғары және төменгі ағынды түзу құбыр учаскелерін қажет етеді, мысалы , электромагниттік шығын өлшегіштері , турбиналық шығын өлшегіштері , құйынды көше шығын өлшегіштері және т.б.

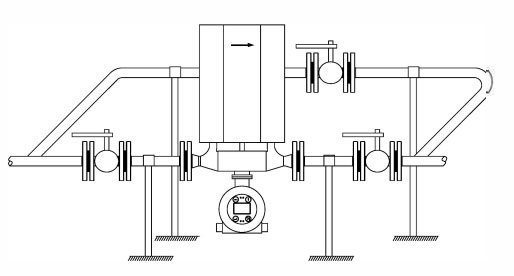

Массалық шығын өлшегішке дейін және одан кейін түзу құбыр қажет емес

• Сұйықтықтың тұтқырлығының өзгеруі өлшенетін мәнге айтарлықтай әсер етпейді. Coriolis шығын өлшегіші 500000 cp сияқты жоғары тұтқыр сұйықтықтарды өлшей алады.

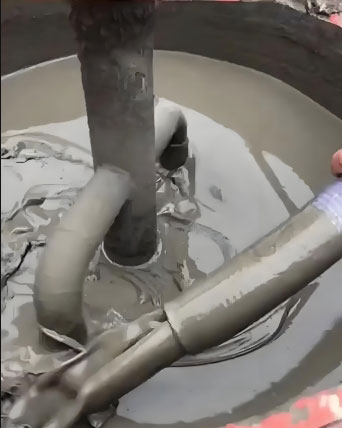

• Сұйықтықтың тығыздығының өзгеруі өлшенген мәнге аз әсер етеді. Coriolis шығын өлшегіші целлюлоза, ерітінді, суспензия және т.б. сияқты жоғары тығыздықтағы суспензияларды өлшей алады. Әдетте, Coriolis шығын өлшегішін дұрыс өлшеу үшін суспензияның тығыздығы 3 г/см³-ден аспауы керек.

Тығыздығы 3 г/см³-ден аз болса, суспензияны өлшеуге болады

• Лездік массалық ағынды немесе көлемдік ағынды, сұйықтық тығыздығын, сұйықтық температурасын және басқа сигналдарды бір уақытта шығара алатын бірнеше шығыстар бар. Сондай-ақ оның бірнеше сандық кіріс және шығыс порттары бар және кейбір үлгілер пакетті басқару функцияларын жүзеге асыра алады. Оның жиілігі, импульсі, 4-20 мА ток шығысы бар, сонымен қатар MODUBS RTU (RS485), HART немесе Profibus шығыстары болуы мүмкін.
• Екі бағытты ағынды өлшеу

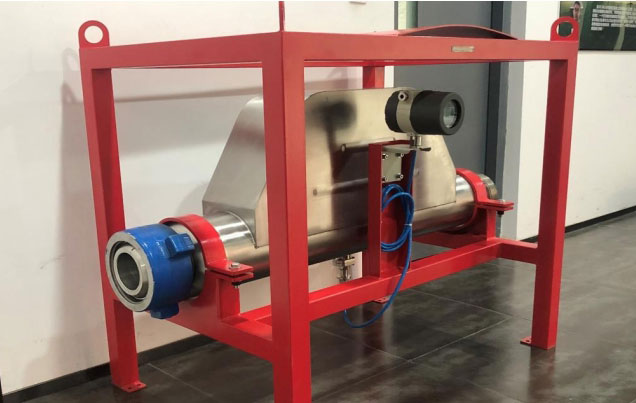

• Жоғары қысымды тасымалдаушыны, тіпті қысымы 14000 psi-ге дейінгі медианы өлшей алатын жоғары қысымды ағынды өлшеу мұндай жоғары қысымға төтеп беру үшін сирек кездеседі.

Жоғары қысымды цемент шламы үшін, қысымы 40МПа, 4 «біріктіру

• Кориолис шығын өлшегіші, электромагниттік шығын өлшегіш сияқты, екі жақты ағынды өлшеуге қол жеткізе алады, бірақ кері өлшеу алдында ол кері ағынды өлшеуге қол жеткізу үшін таратқышта параметрлерді орнатуды талап етеді.

• Ол шикі мұнай, ауыр мұнай, қалдық мұнай және тұтқырлығы жоғары басқа сұйықтықтар сияқты жоғары тұтқыр сұйықтықтарды өлшеуге болады. Бұрын ағынды өлшеу үшін көлемдік шығын өлшегіштер, мақсатты шығын өлшегіштер және т.б. Қазір жақсы сенімділік пен дәл өлшеу нәтижесі бар Coriolis масса шығын өлшегіштері қолданылады.
• Coriolis шығын өлшегіші 1 кг/сағ сияқты өте кішкентай сұйықтықтарды өлшей алады. Осындай шағын массалық ағынды өлшеу кезінде , оған қол жеткізе алатын басқа шығын өлшегіштер негізінен жоқ.




Микро ағынды өлшеуге арналған шағын Coriolis шығын өлшегіші


• Coriolis Mass flow өлшегіштері сұйықтықтың тығыздығын синхронды түрде өлшей алады, бұл көлемдік шығын өлшегіштерді есептеуге және екі компонентті сұйықтықтардың (мысалы, үйлесімсіз май мен су) қатынасын анықтауға мүмкіндік береді. Екі сұйықтықтың тығыздығын енгізу арқылы. Орташа 1 және орта 2.

Массалық шығын өлшегіштің көрсету пайызы аралас ортадағы 1 ортаның 1 және орта 2 пайызы болып табылады. Пайыздық көрсеткіш Oto 100%.

Кориолис шығын өлшегішінің кемшілігі

• Шығын өлшегіштің дәлдігіне әсер ететін нашар нөлдік тұрақтылық.
• Оны төмен қысымды немесе төмен тығыздықтағы газ сияқты тығыздығы төмен сұйықтықтарды өлшеу үшін пайдалану мүмкін емес.
• Сұйықтықтағы газ мөлшері шамалы жоғарырақ болса, өлшеу қателігі айтарлықтай артуы мүмкін.
• Ол сыртқы діріл кедергілеріне сезімтал.

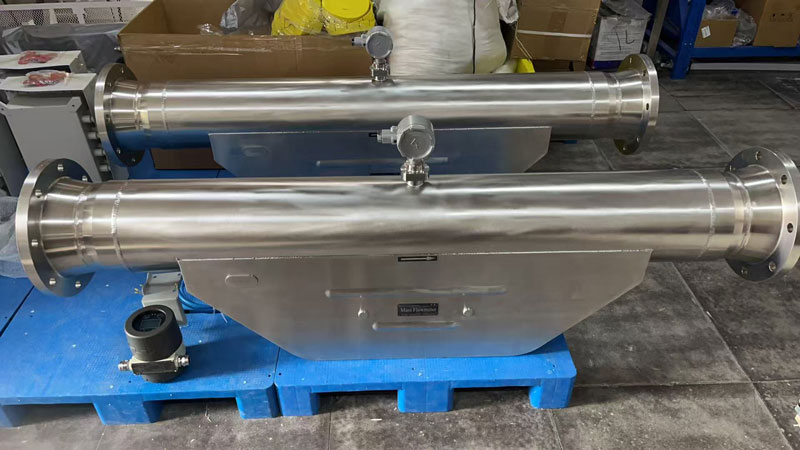

• Оны үлкенірек диаметрлер үшін пайдалану мүмкін емес. Қазіргі уақытта біз жасай алатын максималды өлшем - 10 дюймдік Coriolis шығын өлшегіш .

• Қысымның жоғалуы үлкен, әсіресе қаныққан бу қысымы жоғары сұйықтықты өлшеу кезінде қысымның жоғалуы сұйықтықтың булануын тудыруы мүмкін және кавитация пайда болады.

Кориолис шығын өлшегіші

Тікелей масса ағынын өлшеу.
Жоғары дәлдік: 0,1 %~0,2%.
Сондай-ақ тығыздықты, температураны, қысымды өлшеңіз.
Барлық сұйықтықтарды өлшеу үшін.

Иілген түтік Coriolis шығын өлшегіші

Орнату өлшемі кішірек.
Максималды сенсор өлшемі 10 дюйм.
Profibus PA/HART/MODBUS.
Тұтқырлығы жоғары немесе суспензиялы сұйықтық үшін жақсырақ.

Санитарлық Кориолис шығын өлшегіші

Үш қысқыш немесе DIN 11851 соңғы фитинг.
316L SS ылғалды бөлшектер.
Шарапқа, мелассаға, балға, сүтке, йогуртқа, шоколадқа...
тамақ, сүт, биотехнология, фармацевтика өнеркәсібі үшін.

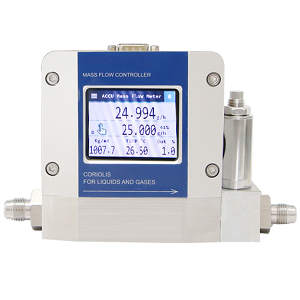

Coriolis шығын өлшегіш/контроллер

Кориолис принципі шағын шығын өлшегіш/ағын контроллері.
Газ, сұйықтық және бу үшін ең жақсы дәлдіктегі масса шығынын өлшегіш.
Ол 40 г/сағ немесе одан да төмен ағынды анықтай алады.

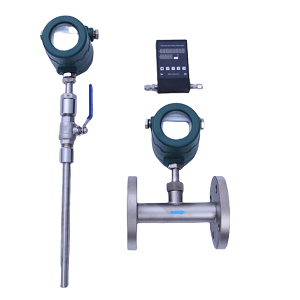

Жылулық масса шығынын өлшегіш
